Неисправность выглядела так: бесперебойник включается, но через пару секунд загорается индикатор "перегрузка", устройство пищит, выключается, потом через несколько секунд снова включается, снова горит индикатор "перегрузка", писк и так по кругу.

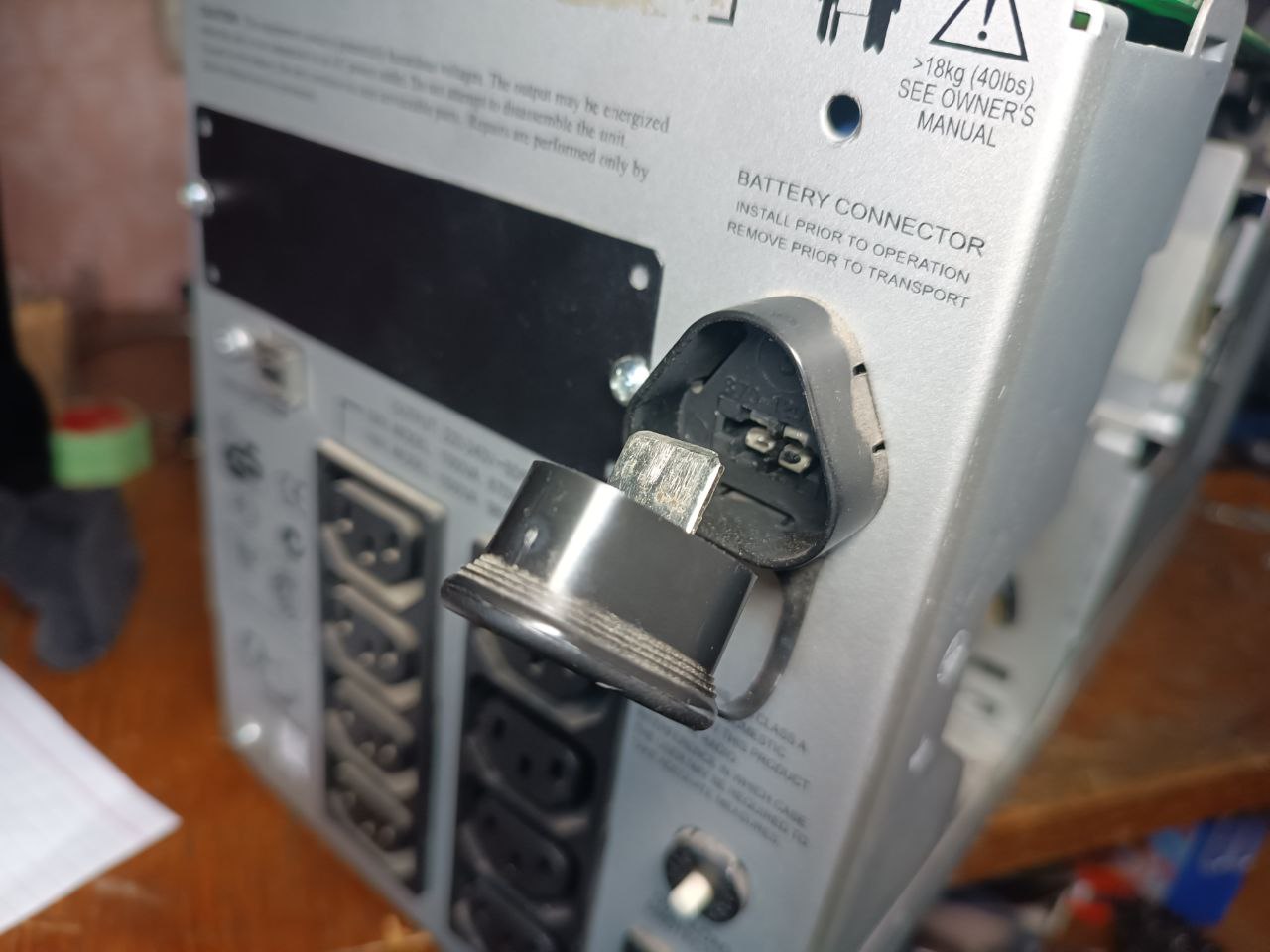

Самое сложное было решиться на разборку этого устройства. Сначала извлек аккумуляторы из отсека. Внимание: перед извлечением аккумуляторов сначала извлеките на задней стенке перемычку:

Проверил аккумуляторы с помощью мощной нагрузки из толстого нихрома сопротивлением порядка 1 Ом. Оба аккумулятора оказались в порядке.

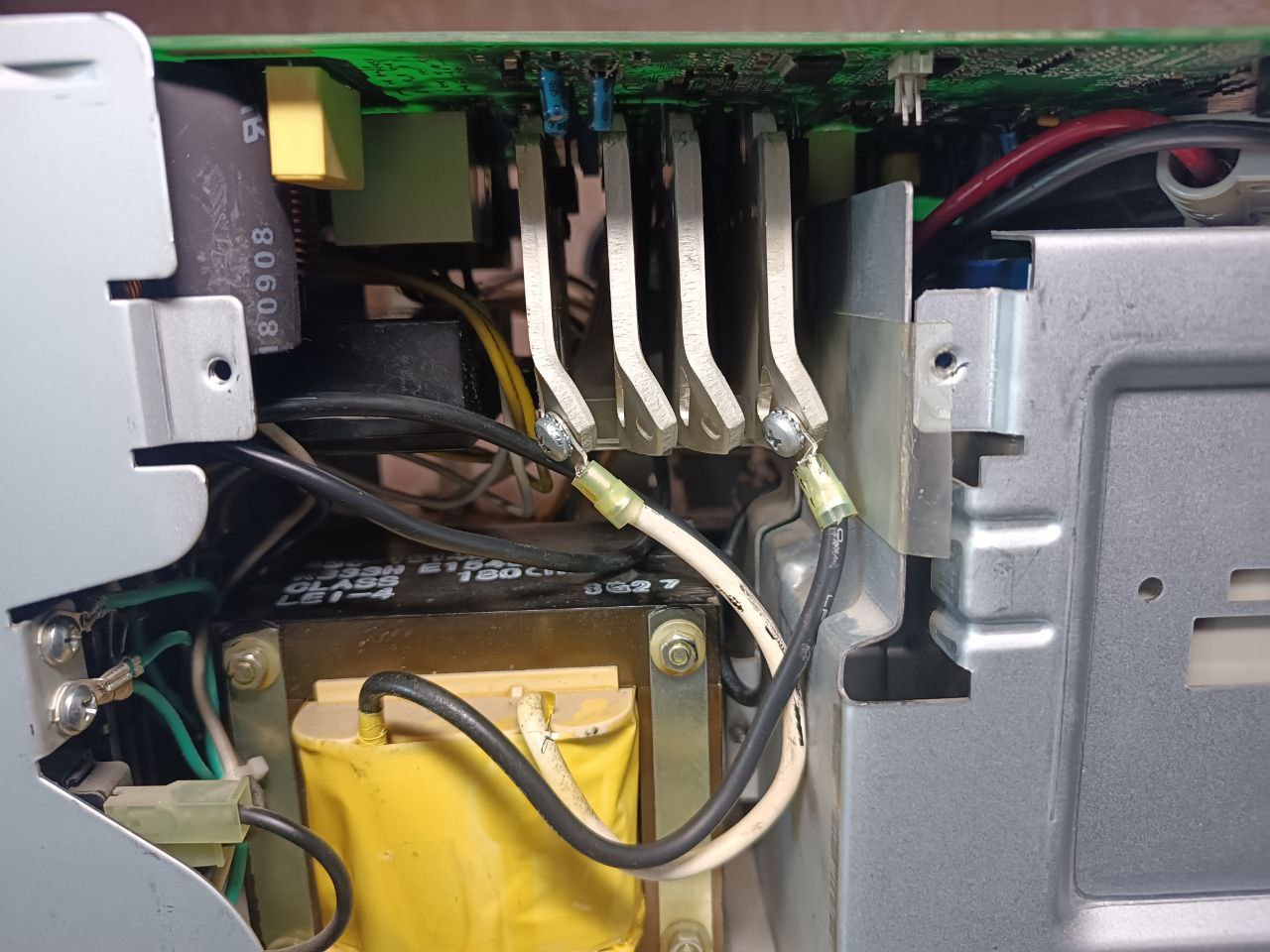

Потом разобрал корпус, с большим трудом окрутил толстые провода трансформатора от радиаторов, снял плату.

Внимательно её осмотрел, вздувшихся конденсаторов не увидел. Визуально обнаружил, что погорело реле RY2, это было видно по нагару на внутренней поверхности крышки реле.

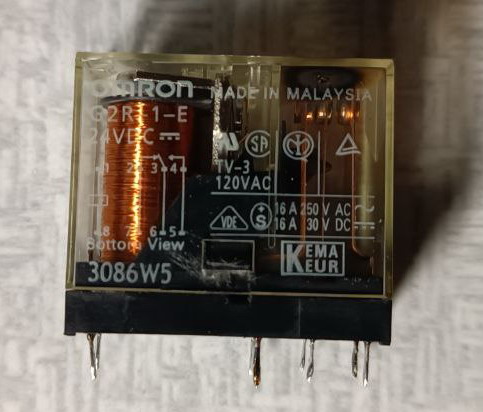

Реле было OMRON G2R-1-E, 24VDC, 3086W5, контакты 16A 250V AC или 16A 30V DC. Сопротивление обмотки 1.1 кОм, индуктивность 3.5 Гн. Выпаивать реле надо феном, начиная с контактов. Потом реле наклонить в сторону контактов обмотки, и уже контакты обмотки выпаять паяльником, не феном. Иначе есть риск, что от нагрева выпаяются и отвалятся другие компоненты.

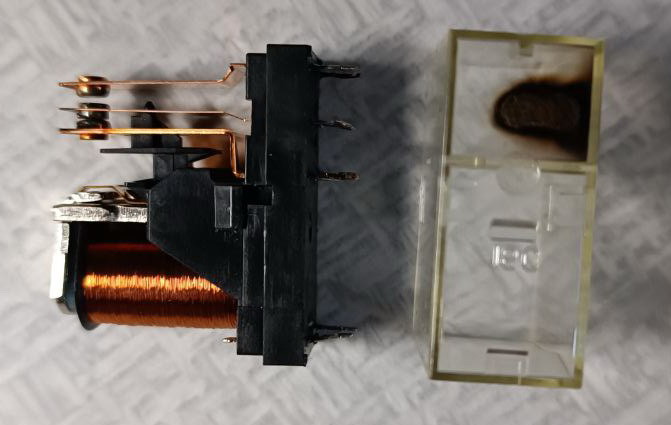

Запасного такого реле у меня не было, поэтому снял крышку с этого реле, и нулевой наждачкой почистил подгоревшие контакты. Соскоблил налет металлического нагара с внутренней стороны крышки. Подпилил немножко её защелки, чтобы потом крышку легко можно было снять, не выпаивая опять реле из платы. Потом установил реле на место и припаял.

Также на всякий случай проверил электролитические конденсаторы, но вздутых не было, и они все оказались в пределах нормы.

Примечание (*): некоторые конденсаторы прямо в схеме проверить не удалось, их пришлось выпаивать и потом впаивать обратно.

[Частое переключение на аккумулятор]

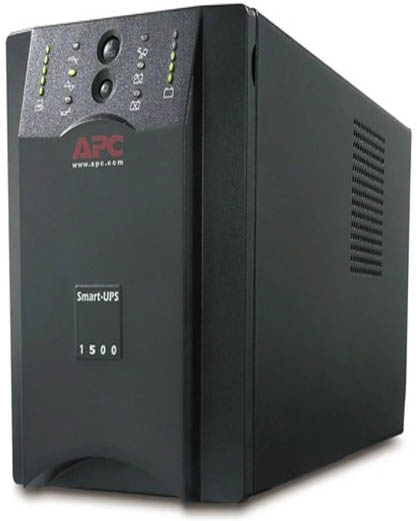

APC Smart-UPS 1500 в целом исправен, но присутствует странное поведение, которое вызывает беспокойство: он периодически, случайным образом на короткое время переключается на аккумулятор. При этом щелкает реле, и на передней панели переключается соответствующая индикация. Основные причины этой проблемы:

• Плохое качество электросети. Напряжение в розетке выходит за рамки допустимого диапазона настройки ИБП, либо в сети присутствуют сильные помехи и скачки.
• Износ или деградация аккумуляторов. Батареи потеряли емкость или имеют высокий внутренний сопротивление, поэтому при малейшей нагрузке или тесте напряжение на них проседает.
• Сбой калибровки батарей. Контроллер ИБП не видит реальный уровень заряда и считает батарею разряженной.
• Выход из строя внутренних компонентов. Износ электролитических конденсаторов на плате управления или залипание/износ силовых реле.
• Чувствительность настроек (Sensitivity). Установлен слишком высокий уровень чувствительности к качеству входного напряжения.

Как диагностировать и исправить проблему:

1. Проверьте напряжение в сети. Подключите мультиметр к розетке или используйте фирменный софт от APC (например, PowerChute [3]), чтобы отследить входное напряжение в момент переключения. Если напряжение сильно "гуляет" (например, поднимается выше 240–250В или падает ниже 190–200В), ИБП будет защищать технику переходом на батарею.

2. Измените настройки чувствительности. Через управляющий софт или органов управления, расположение которых зависит от модели устройства (у Smart UPS 1500 они находятся на задней стенке, о чем далее). Так можно снизить чувствительность ИБП (перевести в режим Low или Medium вместо High), чтобы он менее остро реагировал на мелкие колебания в сети.

3. Проверьте состояние аккумуляторов. Измерьте напряжение на батареях в автономном режиме и под нагрузкой. Если батареям больше 3–5 лет или они вздулись/не держат нагрузку — замените комплект на новый [1] (используйте качественные AGM-батареи, предназначенные для ИБП).

4. Выполните калибровку. Если батареи свежие, но ИБП считает их разряженными, сделайте процедуру калибровки емкости через софт управления.

5. Осмотрите основную плату контроллера ИБП (потребуется разборка устройства и определенные навыки). Распространенная проблема плат APC Smart 1000–1500 — высыхание мелких электролитических конденсаторов (например, возле бипера/контроллера) или износ реле. В таком случае возможно потребуется ремонт в сервисном центре.

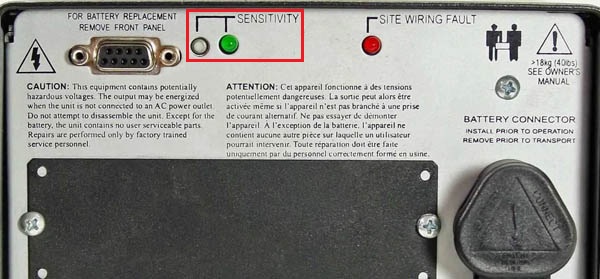

В моем случае была установлена слишком высокая чувствительность к качеству электросети. На задней панели APC Smart-UPS 1500 я нашел кнопку SENSITIVITY и находящийся рядом зеленый светодиод, которые предназначены для изменения чувствительности. С их помощью можно настроить, насколько чутко ИБП реагирует на помехи и искажения в сети.

Как определить текущий режим по светодиоду. Яркость свечения зеленого индикатора показывает текущую настройку:

• Горит ярко (High) — высокая чувствительность (по умолчанию). ИБП переходит на батарею при малейших искажениях синусоиды, сетевом «шуме» или незначительных скачках напряжения. В вашем случае этот режим заставляет его щелкать каждые пару минут.

• Горит тускло (Medium) — средняя чувствительность. Подходит, если в сети часто работает тяжелая бытовая техника или компьютерное оборудование спокойно переносит небольшие помехи.

• Не горит (Low) — низкая чувствительность. ИБП будет игнорировать большинство сетевых искажений и переключится на аккумулятор только при серьезном падении, скачке напряжения или полном его отключении.

В моем случае подошел переход Medium, после чего переключения на аккумулятор стали намного реже. Как изменить настройку кнопкой: для этого не нужен компьютер, возьмите заостренный предмет, например спичку или карандаш (сама кнопка маленькая и утоплена в корпус). Нажмите на кнопку один раз. Светодиод должен изменить яркость (стать тусклым) — включился средний режим (Medium). Понаблюдайте за ИБП пару минут. Если переключения прекратились, оставьте так. Если щелчки продолжаются, нажмите кнопку еще раз. Светодиод полностью погаснет — включился низкий режим (Low). Для стандартных компьютеров и блоков питания это абсолютно безопасный режим, зато он сбережет ресурс реле и аккумуляторов вашего ИБП. Третье нажатие снова вернет ярко горящий светодиод и высокий уровень чувствительности.

[Ссылки]

1. Замена аккумуляторных батарей в APC Smart-UPS 1500VA.
2. Характерные неисправности источников бесперебойного питания (ИБП или UPS).
3. 260928Smart-UPS-PowerChute.zip - PowerChute Serial Shutdown (Windows, Linux).
