AN551: выбор кварцев для Si5350 и Si5351 Печать
Добавил(а) microsin

Микросхемы Si5350/Si5351 [2] используют встроенный кварцевый генератор и VCXO, который использует стандартный кварц 25/27 МГц, PLL и специальные дробные делители частоты (MultiSynth fractional dividers), чтобы генерировать одновременно до 8 уникальных, не целочисленных значений частот. При этом достигается точность установки каждой частоты 0 ppm. Также на кристалле Si5350/51 реализованы интегральные конденсаторы нагрузки для внешнего кварца, которые можно подключать в диапазоне от 6 до 10 пФ. Значение емкости этих внутренних конденсаторов устанавливаются либо программированием на заводе в случае управляемой выводами Si5350), либо через интерфейс I2C, который имеется у Si5351.

Примечание: незнакомые термины и сокращения см. в разделе "Словарик", в конце статьи.

В этом апноуте (перевод AN551 [2]) дано руководство по выбору кварцевых резонаторов при использовании внутренних конденсаторов микросхемы, либо при комбинации этих внутренних конденсаторов с внешними дополнительными конденсаторами нагрузки кварца. Также подробно описывается работа кварцевого генератора и VCXO.

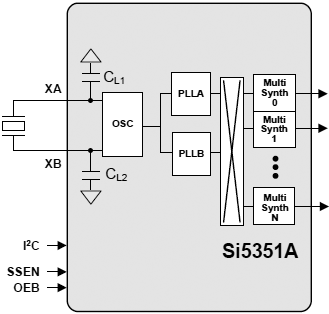

Si5351 driven by standard crystal fig01

Рис. 1. Si5351A со стандартным кварцевым резонатором, без дополнительных нагрузочных элементов для резонатора.

[Выбор кварца, конденсаторов нагрузки]

Выбор кварца и его конденсаторов нагрузки. Микросхемы Si5350/51 поддерживают два варианта частот для кварцев 25 МГц и 27 МГц, и имеют на борту встроенные конденсаторы нагрузки кварца, что во многих случаях исключает необходимость применения внешних конденсаторов нагрузки для внешнего кварца. Альтернативно Si5350/51 может использоваться в комбинации с внутренними и внешними конденсаторами нагрузки.

Внутренние конденсаторы нагрузки. По той причине, что у Si5350/51 уже есть на борту конденсаторы нагрузки, рекомендуется выбирать кварцы с такими спецификациями нагрузочной емкости, которые будут совместимы с Si5350/51. Для упрощения выбора таких кварцев компания Silicon Labs рекомендует проверенные варианты кварцев для использования вместе с Si5350/51.

В таблице 1 перечислены модели кварцев, которые прошли квалификацию для использования вместе с Si5350/51. Однако микросхемы Si5350/51 могут также работать и с кварцами, которые не перечислены в этой таблице. В этом случае выбирайте кварцы с такими параметрами нагрузочной емкости, которые удовлетворяют спецификациям даташита Si5350/51 (см. [2]), со значением ESR меньше 150, в корпусе 5x7 мм2 или меньшего размера. Металлические корпуса кварцев типа HC-49 вместе с Si5350/51 использовать не рекомендуется.

Таблица 1. Кварцевые резонаторы, квалифицированные для использования вместе с Si5350/51.

Фирма Part Number Частота (МГц) CL (пФ) Точность (ppm) t° стабильность (ppm)
Epson FA-238 25.0000MB-K 25 10 ±50 ±30
Kyocera CX3225SB25000D0FLJZ1 25 8 ±10 ±15
CX3225SB27000D0FLJZ1 27 8 ±10 ±15
NDK NX3225GA-25.000M-STD-CRG-2 25 8 ±20 ±30
NX3225GA-27.000M-STD-CRG-2 27 8 ±20 ±30
TXC 7M-27.000MEEQ 27 10 ±10 ±10
Sunny SP10115J6-25.000 MHz 25 10 ±15 ±30
SP10115J6-27.000 MHz 27 10 ±15 ±30

Внешние и внутренние конденсаторы нагрузки. Микросхема Si5350/51 может использовать внутренние и внешние конденсаторы одновременно, чтобы удовлетворить требованиям даташита используемого кварцевого резонатора. Когда используются одновременно внутренний и внешний конденсаторы, рекомендуется устанавливать внешние конденсаторы нагрузки емкостью меньше 2 пФ, чтобы обеспечить общую емкость нагрузки кварца (емкость добавляют также проводники на печатной плате) величиной не более 12 пФ. Это необходимо для минимизации дополнительного джиттера из-за увеличенных внешних конденсаторов.

[Рекомендации по разводке печатной платы]

Кварцевый генератор микросхем Si5350/51 это маломощный аналоговый узел, поэтому разводка цепей кварца должна придерживаться правил для малосигнальных аналоговых цепей, чувствительных к электромагнитным помехам. Ниже приведен список рекомендаций по разводке PCB, которых следует придерживаться.

1. Поскольку общая нагрузочная емкость складывается из емкости трасс печатных проводников и емкости выводов XA и XB микросхемы, рекомендуется размещать корпус кварца как можно ближе к корпусу микросхемы Si5350/51. Это позволит минимизировать вносимую паразитную емкость.
2. Длина проводников до кварца должна быть менее 9 мм.
3. Тактовые сигналы и другие сигналы с быстро переключающимися уровнями следует разводить как можно дальше от кварца и его проводников.
4. Печатные проводники до кварца должны быть защищены вокруг экранирующими проводниками, подключенными к общему проводу (GND, земля, минус питания).
5. Экранирующая земля вокруг проводников до кварца должна соединяться как можно более коротко с выводом GND микросхемы, и не должна пропускать через себя посторонние импульсные токи.
6. Когда используется двухслойная PCB, цифровые сигналы не должны быть разведены на противоположной стороне платы непосредственно под кварцем.
7. Рекомендуется обратную сторону печатной платы под кварцевым резонатором покрыть сплошным медным полигоном, по которому не проходят никакие проводники.

Si5351 PCB layout example fig02

Рис. 2. Пример разводки для Si5350/51.

[Кварцевый генератор Si5350/51]

Кварцевый генератор построен по модели Пирса [3], как показано на рис. 3. В нем имеется схема автоматической регулировки усиления (Automatic Gain Control, AGC), которая работает в режимах большого и нормального усиления. В момент запуска AGC конфигурируется в режиме большого усиления, и усилитель генерирует большое отрицательное сопротивление (–R), чтобы гарантировать запуск кварцевой генерации. Как только достигнута работа на стабильной частоте, AGC конфигурируется в режим нормального усиления, и (–R) понижается для поддержки генерации.

Si5351 oscillator circuit fig03

Рис. 3. Схема генератора Si5350/51.

Когда кварцевый генератор находится в режиме большого усиления, усиление в петле обратной связи (gain loop, GLP) больше 1, чтобы гарантировать запуск генерации. В режиме нормального усиления GLP снижается до 1, чтобы поддерживать генерацию.

Таблица 2. Режимы кварцевого генератора.

Режим Усиление Коэффициент усиления
Запуск Большое усиление, большое значение (-R) GLP ≥ 1
Постоянная генерация Нормальное усиление, нормальное значение (-R) GLP = 1

Точность кварцевого генератора. Точность частоты на выходах Si5350/51 зависит от точности частоты кварца, и несоответствия внутренней и внешней емкости нагрузки кварца. Точность не зависит от Si5350/51 схемы PLL, поскольку она может синтезировать любую комбинацию выходных частот с высокой точностью (до 0 ppm).

Точность генерируемой выходной частоты может быть смоделирована с использованием простой эквивалентной электрической схемы. Индуктивности и емкости в этой схеме определяют резонансную частоту.

Si5351 equivalent crystal model fig04

Рис. 4. Эквивалентная модель кварца.

Примечание: здесь R внутреннее сопротивление кварца, LM и C1 индуктивная и емкостная составляющие кварца, C0 емкость корпуса кварца.

По этой модели частоту кварцевого генератора можно смоделировать по формуле 1. Она учитывает неточность из-за несоответствия емкости нагрузочных конденсаторов, и учитывает факторы емкости корпуса и полной емкости нагрузки.

                       C1        1           1
fOUTPUT = fCRYSTAL (1 - ---- (---------- + -----------))                (Формула 1)
                       2    C0 + CSPEC     C0 + CCTL

В этой формуле:

fOUTPUT частота кварцевого генератора
fCRYSTAL частота кварцевого резонатора
CSPEC спецификация требуемой нагрузочной емкости кварцевого резонатора
CTL общая емкость нагрузки кварцевого резонатора
C0 емкость корпуса кварцевого резонатора
С1 емкостная составляющая кварца

Из формулы 1 следует, что когда общая емкость меньше, чем указано в спецификации требуемой нагрузочной емкости кварцевого резонатора, выходная частота получается больше. Дополнительно, когда общая емкость больше, чем указано в спецификации для нагрузочной емкости, выходная частота получается меньше. В таблице 3 показаны разные варианты зависимости точности от общей емкостной нагрузки CTL.

Таблица 3. Зависимость точности кварца от емкости нагрузки.

Случай Точность
CSPEC = CTL 0 ppm
CSPEC > CTL +ppm
CSPEC < CTL -ppm

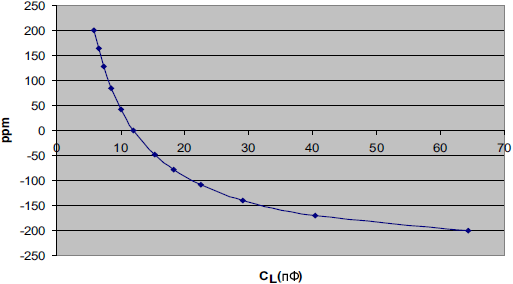

Эту взаимосвязь иллюстрирует следующий пример. Рис. 5 показывает результаты измеренной частоты кварца, когда Si5350/51 тестировалась с кварцем 12 пФ. Нагрузка менялась, и определялась частота кварца. Когда общая емкость нагрузки была 12 пФ, частота генерировалась с точностью 0 ppm; когда общая емкость нагрузки была меньше 12 пФ, частота была выше 0 ppm, и когда общая емкость нагрузки кварца была больше 12 пФ, генерируемая частота была меньше 0 ppm. Кроме того, рекомендуется использовать кварцы с общей емкостью нагрузки меньше или равной 12 пФ.

Si5351 crystal driver frequency vs Crystal Load fig05

Рис. 5. Зависимость частоты кварцевого генератора от емкости нагрузки кварца (CL).

Реактивное сопротивление. Электрически кварц представляет собой последовательную резонансную схему, и реактивное сопротивление кварца зависит от его частоты. Сопротивление кварца равно 0 Ом на частоте последовательного резонанса (fs) и на частоте параллельного резонанса (fp). fs зависит от C1 и LM, что показано в формуле 2.

Si5351 equation2 (Формула 2)

Здесь fs это частота последовательного резонанса, LM индуктивная составляющая, C1 емкостная составляющая.

fp подобна fs, однако fp учитывает емкость корпуса C0, и вычисляется по формуле 3.

Si5351 equation3a (Формула 3)
Si5351 equation3b

Здесь fp и fs это частоты параллельного и последовательного резонанса, LM индуктивная составляющая, C1 емкостная составляющая, C0 емкость корпуса.

Как показано на рис. 6, отрицательное реактивное сопротивление дает индуктивная составляющая, а положительное реактивное сопротивление емкостная составляющая.

Si5351 crystal effective reactance fig06

Рис. 6. Эффективное реактивное сопротивление кварца.

[Величина ESR]

При выборе кварца следует учитывать его важный параметр - эквивалентное последовательное сопротивление ESR. ESR зависит от RM, C0 и CL, где CL это требуемая емкость нагрузки кварца, вычисляемая по формуле 4. Обратите внимание, что Si5350/51 может использоваться с кварцами, у которых ESR больше 150 Ом.

Si5351 equation4 (Формула 4)

Здесь RM сопротивление корпуса, C0 емкость корпуса, CL указанная емкость нагрузки.

ESR характеризует потери энергии в кварцевом резонаторе. Существует тенденция - чем меньше размеры кварца (особенно это касается кварцев в маленьком корпусе SMD), тем больше у него может быть ESR. Чем больше ESR, тем больше потери, ниже добротность кварца. Если значение ESR слишком велико, то кварцевый генератор может не запуститься, либо может работать нестабильно, или даже остановить генерацию. Отрицательное сопротивление (–R) в цепи усиления кварцевого генератора Si5350/51 предназначено для компенсации потерь из-за ESR. (–R) микросхемы Si5350/51 можно определить по переменному резистору, включенному последовательно с кварцем, как показано на рис. 7.

Si5351 negative R test fig07

Рис. 7. Метод определения (-R).

Есть ли запас по (–R) в кварцевом генераторе для конкретного кварца, определяют следующим образом. Последовательное сопротивление (RQ) медленно увеличивают до тех пор, пока генератор не сможет запускаться при включении питания, или больше не сможет поддерживать генерацию. RQ можно реализовать с помощью маленького подстроечного резистора SMD. Тест (–R) выполняется процедурами проверки запуска и остановки, описанных ниже.

Тест 1: проверка запуска.

1. Подключите подстроечный SMD-резистор (RQ) последовательно с кварцем.
2. Включите устройство и проверьте начало генерации. Повторяйте этот шаг, медленно увеличивая значение резистора, пока не увидите, что генератор Si5350/51 перестал запускаться.
3. Максимальное значение сопротивления резистора RQ, при перестает наблюдаться запуск генератора Si5350/51, будет максимальному сопротивлению запуска RQ.

Тест 2: проверка остановки генерации.

1. Когда генератор Si5350/51 работает, постепенно увеличивайте сопротивление резистора, пока генератор не остановит генерацию.
2. Когда генерация остановится, уменьшайте RQ, пока генератор не зарузится.
3. Самое большое значение RQ, на котором генератор запускается, это будет значением остановки.
4. Значение остановки должно быть эквивалентно значению запуска, RQ.

Как только RQ было определено, по формуле 5 можно определить коэффициент безопасности для запуска генератора (Safety Factor, SF). Этот коэффициент показывает, достаточно ли отрицательное сопротивление усилителя генератора (–R), чтобы генератор надежно запускался и поддерживал генерацию.

      RQ + ESR
SF = ----------                (Формула 5)
        ESR

Здесь SF это коэффициент безопасности, RQ вычисленное критическое сопротивление, ESR эквивалентное последовательное сопротивление кварца.

Для надежной генерации необходимо, чтобы SF получился больше 5. Кроме того, из-за наличия AGC в усилителе генератора Si5350/51, можно безопасно работать при SF >> 10. В таблице 4 суммарно приведены различные диапазоны значений SF.

Таблица 4. Значения коэффициента безопасности SF.

Значение SF Квалификация
SF ≥ 5 Минимальное условие надежности
SF >> 10 Очень надежный запуск и работоспособность

Отрицательное сопротивление. (–R) было определено для Si5350/51 с использованием различных кварцев, с разной емкостью корпуса (C0). Данные ниже иллюстрируют зависимость (–R) от C0.

CL = 6 пФ

Таблица 5. Требования к C0 и R1, кварц 27 МГц (SF=1).

Состояние запуска и поддержки генерации, C0 (пФ) ESR (Ω)
5 337
4.5 385
4 445
3.5 517
3 606
2.5 716
2 852

Таблица 6. Требования к C0 и R1, кварц 25 МГц (SF=1).

Состояние запуска и поддержки генерации, C0 (пФ) ESR (Ω)
5 356
4.5 410
4 476
3.5 557
3 659
2.5 787
2 948

CL = 8 пФ

Таблица 7. Требования к C0 и R1, кварц 27 МГц (SF=1).

Состояние запуска и поддержки генерации, C0 (пФ) ESR (Ω)
5 333
4.5 368
4 409
3.5 455
3 508
2.5 568
2 637

Таблица 8. Требования к C0 и R1, кварц 25 МГц (SF=1).

Состояние запуска и поддержки генерации, C0 (пФ) ESR (Ω)
5 367
4.5 408
4 456
3.5 510
3 573
2.5 646
2 730

CL = 10 пФ

Таблица 9. Требования к C0 и R1, кварц 27 МГц (SF=1).

Состояние запуска и поддержки генерации, C0 (пФ) ESR (Ω)
5 288
4.5 311
4 336
3.5 365
3 396
2.5 430
2 468

Таблица 10. Требования к C0 и R1, кварц 25 МГц (SF=1).

Состояние запуска и поддержки генерации, C0 (пФ) ESR (Ω)
5 326
4.5 353
4 384
3.5 418
3 456
2.5 497
2 543

[VCXO]

Si5350/51 содержит продвинутый VCXO, потому что используется модуляция параметра PLL вместо того, чтобы изменять нагрузочные параметры кварца. Поскольку Si5350/51 VCXO не оказывает влияния на работу кварца, устраняется необходимость в дорогостоящем, управляемом кварце. Достоинства используемой технологии перечислены в таблице 11.

Таблица 11. Si5350/51 VCXO в сравнении с обычным VCXO.

Традиционные VCXO Si5350/51 VCXO
Высокая цена, специальный управляемый кварц Стандартные, не дорогие кварцы
Ограниченный нелинейностью диапазон регулирования Большой линейный диапазон: 10–90 VDD
Потенциальные проблемы с запуском генерации на кварце Надежный запуск и поддержка генерации
Ограниченный выбор поставщиков кварцев Упрощены выбор и покупка кварцев

Для конкурирующих VCXO следует учитывать следующие параметры кварцев:

1. Коэффициент C0/C1.
2. Максимальный уровень управления.
3. Третью механическую гармонику и расположение соответствующих гармонических колебаний.

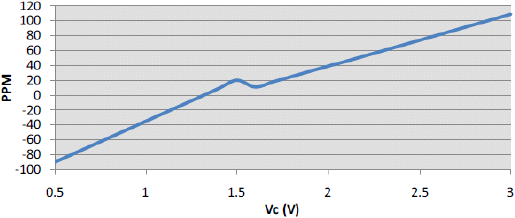

Было определено, что если кварц не имеет адекватного соотношения C0/C1 (для конкурентных VCXO), могут получиться нежелательные результаты, как показано на рис. 8. Si5350/51 выделяются в лучшую сторону в сравнении с конкурирующими VCXO, потому что позволяют использовать стандартные, недорогие кварцы. Таким образом, не нужно предпринимать никакие дополнительные меры для получения необходимых генерируемых частот с большой точностью. Кроме того, Si5350/51 VCXO было разработан таким образом, что система управления частотой не зависит от температуры, напряжения питания или модели используемого кварца. Кроме того, кривая управления VCXO может быть сгенерирована напрямую из тактового сигнала Si535xC, поскольку Si5350/51 не управляет генерацией на кварце, в как это обычно делается в конкурирующих устройствах.

Si5351 competitors VCXO Bump fig08

Рис. 8. Горб на кривой управления частотой у конкурирующих VCXO.

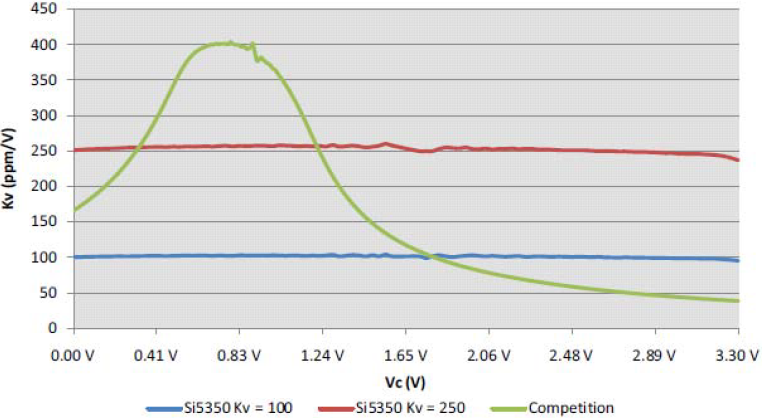

По той причине, что Si5350/51 VCXO для управления частотой использует изменение параметров PLL, результирующая функция передачи VCXO получается гораздо более линейной. На рис. 9 показана измеренная фактическая линейность в сравнении с конкурентами.

Si5351 KVCO comparison Si5351 vs competing solutions fig09

Рис. 9. Сравнение KVCO микросхемы Si5350/51 с конкурирующими решениями.

Вычисление эквивалентной емкости нагрузки кварца:

      CL1 · CL2
CL = -----------                          (Формула 6)
      CL1 + CL2
